OLYMPUS14-42リバース改造

2012.9.2

都市公園に鳥探しに行きましたが居てませんね~

接写時にレンズを逆向きにカメラに装着して、小さな物を大きく写せる、高倍率の撮影が可能になる
各社レンズフィルター径に応じたリバースアダブターを販売していますがマウントのAF接点が前になり
MFになります・・・私も先駆者さんのを参考にさせてもらいながら製作してみました。

私は前玉対物レンズ外してリバースしています。F比が暗くなるので
LEDライト付けてズーム撮影 AF撮影出来ます。
実写はまだですが楽しみです。

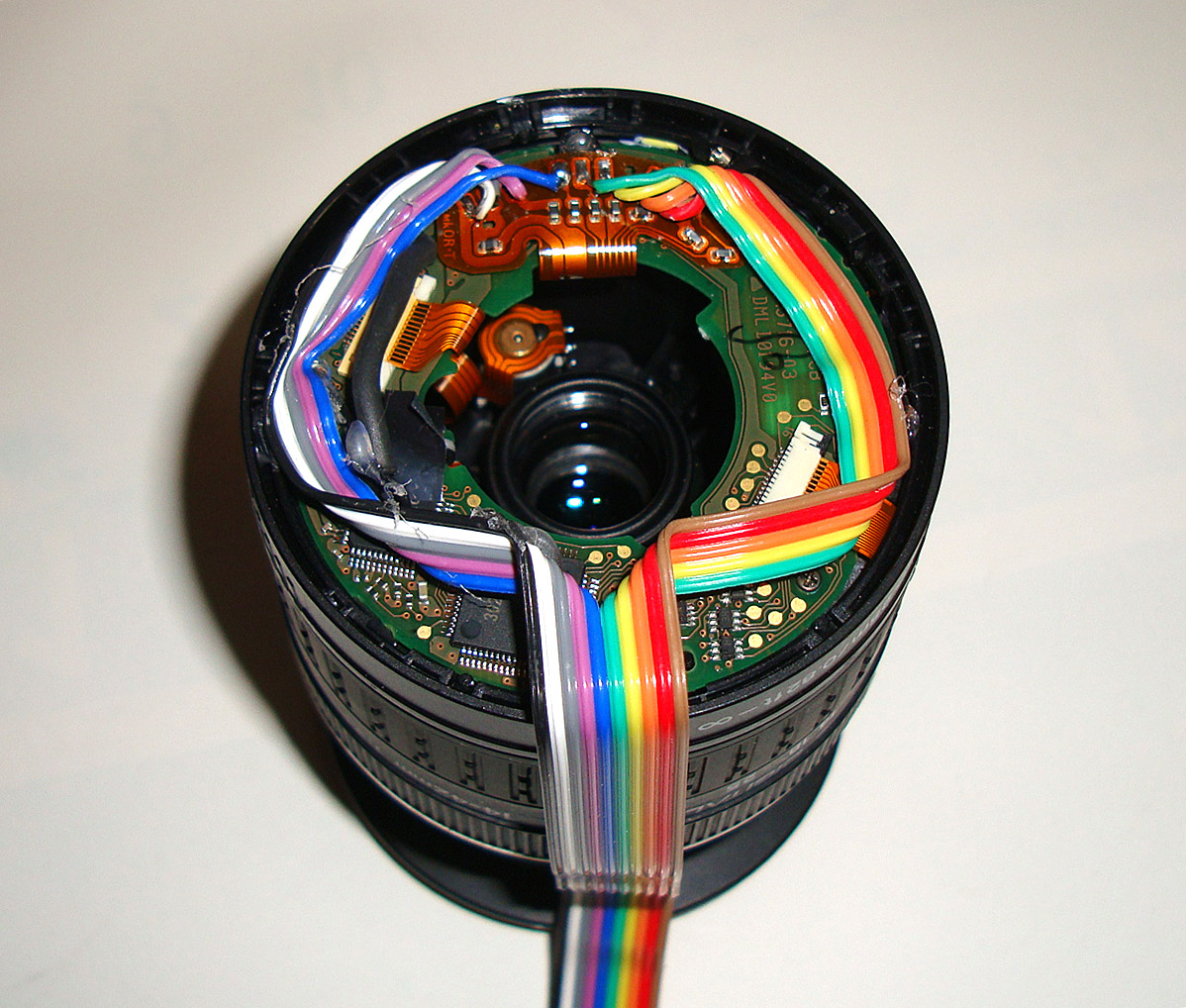

現在のマウント電気接点を外しコードを伸ばしてレンズの前(対物側)にもってきます。


マウント接点部分のハンダを外しマウントも外します。


レンズの前に付けたマウントにハンダ付けします。

レンズ前側にマウント付けた状態  左側に見えてる接続コードはLEDライトの外付け電源用のコード



LED14個埋め込み



LEDは目視できない状態の明るさです。
